Эта глава охватывает следующие темы:
Диспетчеризация процессов
Когда принимаются решения по диспетчеризации
Планировщик Микроядра принимает решение по диспетчеризации:
- после разблокировки процесса;
- по истечении временного интервала (кванта) для выполняющегося процесса;
- когда прерывается текущий процесс.
Приоритеты процессов
В QNX каждому из процессов присваивается приоритет. Планировщик выбирает для выполнения следующий процесс, находящийся в состоянии READY, в соответствии с его приоритетом. (Программа в состоянии READY - это программа, которая способна использовать ЦП). Для выполнения выбирается процесс с наивысшим приоритетом.

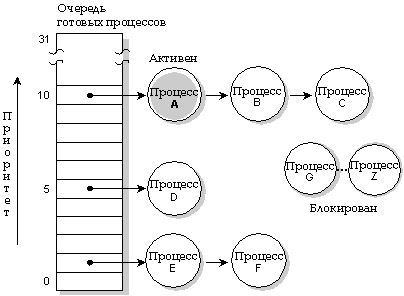

В очереди шесть процессов (A-F), готовых к выполнению и находящихся в состоянии READY. Остальные процессы (G-Z) блокированы. В данный момент выполняется процесс A. Процессы A, B и C имеют наивысший приоритет, поэтому будут разделять центральный процессор в соответствии с алгоритмом диспетчеризации для выполняемого процесса.
Приоритеты, присваиваемые процессам, находятся в диапазоне от 0 (наименьший) до 31 (наивысший). Уровень приоритета по умолчанию для создаваемого процесса наследуется от его родителя; для приложений, запускаемых командным процессором, приоритет обычно равен 10.
| Если вы хотите: | Используйте функцию языка СИ: |
| Определить приоритет процесса |
getprio() |
| Установить приоритет для процесса |
setprio() |
Методы диспетчеризации
Чтобы удовлетворить потребность различных приложений, QNX предлагает три метода диспетчеризации:
- FIFO;
- карусель;
- адаптивный.
Каждый процесс в системе может выполняться, используя любой из этих методов. Они действуют применительно к каждому отдельному процессу, а не применительно ко всем процессам на узле.
Помните, что эти методы диспетчеризации применимы, только когда два или более процесса с одинаковым приоритетом находятся в состоянии READY (т.е. эти процессы непосредственно конкурируют друг с другом). Если процесс с более высоким приоритетом переходит в состояние READY, то он немедленно вытесняет все процессы с более низким приоритетом.
На следующей диаграмме три процесса с одинаковым приоритетом находятся в состоянии READY. Если процесс А блокируется, то выполняется процесс B.

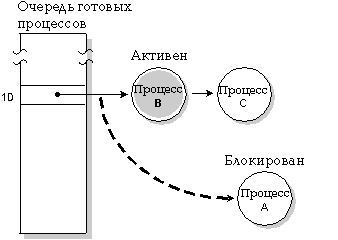

Процесс A блокируется, процесс B выполняется.
Метод диспетчеризации процесса наследуется от его родительского процесса, однако, затем этот метод может быть изменен.
| Если вы хотите: | Используйте функцию языка Си: |
| Определить метод диспетчеризации для процесса |
getscheduler() |
| Установить метод диспетчеризации для процесса |
setscheduler() |
FIFO диспетчеризация
При FIFO диспетчеризации процесс продолжает выполнение пока не наступит момент, когда он:
- добровольно уступает управление (т.е. выполняет любой вызов ядра);
- вытесняется процессом с более высоким приоритетом.

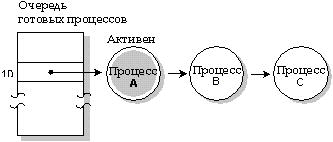

FIFO диспетчеризация. Процесс А выполняется до тех пор, пока не блокируется.
Два процесса, которые выполняются с одним и тем же приоритетом, могут использовать метод FIFO для организации взаимоисключающего доступа к разделяемому (т.е. совместно используемому) ресурсу. Ни один из них не будет вытеснен другим во время своего выполнения. Так, например, если они совместно используют сегмент памяти, то каждый из этих двух процессов может обновлять данные в этом сегменте, не прибегая к использованию какого-либо способа синхронизации (например, семафора).
Карусельная диспетчеризация
При карусельной диспетчеризации процесс продолжает выполнение, пока не наступит момент, когда он:
- добровольно уступает управление (т.е. блокируется);
- вытесняется процессом с более высоким приоритетом;
- использовал свой квант времени (timeslice).

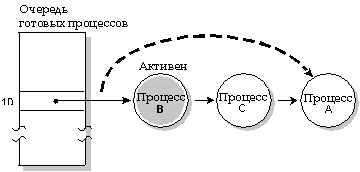

Карусельная диспетчеризация. Процесс А выполняется до тех пор, пока он не использовал свой квант времени; затем выполняется следующий процесс, находящийся в состоянии READY (процесс B).
Квант времени - это интервал времени, выделяемый каждому процессу. После того, как процесс использовал свой квант времени, управление передается следующему процессу, который находится в состоянии READY и имеет такой же уровень приоритета. Квант времени равен 50 миллисекундам.
 |
За исключением квантования времени, карусельная диспетчеризация идентична FIFO-диспетчеризации. |
Адаптивная диспетчеризация
При адаптивной диспетчеризации процесс ведет себя следующим образом:
- Если процесс использовал свой квант времени (т.е. он не блокировался), то его приоритет уменьшается на 1. Это получило название снижение приоритета (priority decay). Учтите, что "пониженный" процесс не будет продолжать "снижаться", даже если он использовал еще один квант времени и не блокировался - он снизится только на один уровень ниже своего исходного приоритета.
- Если процесс блокируется, то ему возвращается первоначальное значение приоритета.
Адаптивная диспетчеризация. Процесс А использовал свой квант времени; его приоритет снизился на 1. Выполняется следующий процесс в состоянии READY (процесс B).
Вы можете использовать адаптивную диспетчеризацию в тех случаях, когда процессы, производящие интенсивные вычисления, выполняются в фоновом режиме одновременно с интерактивной работой пользователей. Вы обнаружите, что адаптивная диспетчеризация дает производящим интенсивные вычисления процессам достаточный доступ к ЦП и в то же время сохраняет быстрый интерактивный отклик для других процессов.
Адаптивная диспетчеризация является методом диспетчеризации, использующимся по умолчанию для программ, запускаемых командным интерпретатором.
Клиент-управляемый приоритет
В QNX обмен данными между процессами в большинстве случаев организован с использованием модели клиент/сервер. Серверы выполняют некоторые сервисные функции, а клиенты, посылая сообщение серверу, запрашивают эти услуги. Как правило, серверы более надежны и жизнеспособны, чем клиенты.
Количество клиентов обычно больше, чем серверов. Как следствие этого, принято запускать сервер с приоритетом более высоким, чем у любого из его клиентов. Может использоваться любой из трех рассмотренных выше методов диспетчеризации, но, наверное, самым распространенным является карусельный.
Если клиент с низким уровнем приоритета посылает сообщение серверу, то его запрос выполняется под более высоким уровнем приоритета, тем, который имеется у сервера. Это косвенным образом повышает приоритет клиента, т.к. именно его запрос заставил сервер выполняться.
Пока для выполнения запроса серверу достаточно короткого промежутка времени, проблем обычно не возникает. Если же выполнение запроса занимает у сервера более продолжительное время, то клиент с низким приоритетом может неблагоприятно повлиять на выполнение других процессов, приоритеты которых выше, чем у клиента, но ниже, чем у сервера.
Чтобы решить эту дилемму, сервер может поставить свой приоритет в зависимость от приоритета того клиента, чей запрос он выполняет. Когда сервер получает сообщение, приоритет будет установлен таким же, как у клиента. Обратите внимание, что изменился только приоритет сервера - его алгоритм диспетчеризации остается неизменным. Если во время выполнения запроса сервер получает другое сообщение, и приоритет нового клиента выше, чем у сервера, то приоритет сервера повышается. Фактически, новый клиент "заряжает" сервер до своего уровня приоритета, позволяя ему закончить выполнение текущего запроса и приступить к обработке запроса нового клиента. Если этого не делать, то фактически приоритет нового клиента понизится, пока он блокирован на сервере с низким приоритетом.
Если вы выбрали клиент-управляемый приоритет для своего сервера, вам следует также запросить доставку сообщений в порядке убывания приоритетов (в противоположность хронологическому).
Чтобы установить клиент-управляемый приоритет, используйте функцию Си qnx_pflags() следующим образом:
qnx_pflags(~0, _PPF_PRIORITY_FLOAT
| _PPF_PRIORITY_REC, 0, 0);
Несколько слов о реальном времени
Как бы мы этого не хотели, компьютеры не являются бесконечно быстрыми. Для системы реального времени жизненно важно, чтобы такты работы ЦП не расходовались зря. Также очень важно свести к минимуму время, которое проходит с момента наступления внешнего события до начала выполнения кода программы, ответственной за обработку данного события. Это время называется задержкой.
В QNX системе встречается несколько видов задержек.
Задержка прерывания
Задержка прерывания - это интервал времени между аппаратным прерыванием и выполнением первой команды программного обработчика прерывания. QNX практически все время оставляет прерывания полностью разрешенными, поэтому задержка прерывания, как правило, не существенна. Однако некоторые критические фрагменты кода требуют, чтобы прерывания были временно запрещены. Максимальная продолжительность такого запрета обычно определяет худший случай задержки прерывания - в QNX это очень небольшая величина.
Следующая диаграмма иллюстрирует случай, когда аппаратное прерывание обрабатывается в установленном обработчиком прерывании. Обработчик прерывания либо просто выполнит команду возврата, либо при возврате запустит прокси.

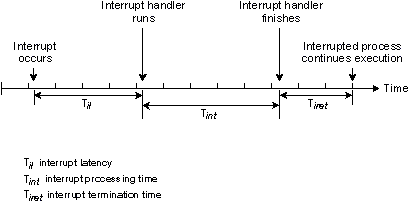

Обработчик прерывания просто завершается.
Задержка прерывания (Til) на приведенной выше диаграмме отражает минимальную задержку - случай, когда прерывания были полностью разрешены в момент, когда произошло прерывание. В худшем случае задержка прерывания составит это время плюс наибольшее время, в течение которого QNX или выполняющийся процесс запрещает прерывания ЦП.
Til для различных процессоров
Следующая таблица содержит типичные значения задержки прерывания (TqqqЏ1ilqqqЏ0) для разных процессоров:
| Задержка прерывания (Til): | Процессор: |
| 3.3 микросекунды |
166 МГц Pentium |
| 4.4 микросекунды |
100 МГц Pentium |
| 5.6 микросекунды |
100 МГц 486DX4 |
| 22.5 микросекунды |
33 МГц 386EX |
Задержка диспетчеризации
В некоторых случаях обработчик аппаратного прерывания низкого уровня должен передать управление процессу более высокого уровня. В этом случае обработчик прерывания перед выполнением команды "возврат" запускает прокси. Здесь имеет место второй вид задержки - задержка диспетчеризации, - с которой также надо считаться.
Задержка диспетчеризации - это время между завершением работы обработчика прерывания и выполнением первой команды процесса-драйвера. Это время, необходимое для сохранения контекста, выполняющегося в данный момент времени процесса, и восстановления контекста требуемого драйвера. В QNX это время также невелико, хотя и больше задержки прерывания.

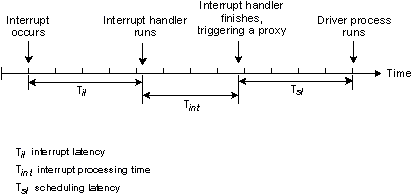

Обработчик прерывания завершает работу и запускает прокси.
Важно отметить, что обработка большинства прерываний завершается без запуска прокси. В большинстве случаев обработчик прерывания сам может выполнить все необходимые действия. Запуск прокси, чтобы "разбудить" драйвер, процесс более высокого уровня, происходит только при наступлении важного события. Например, обработчик прерывания для драйвера последовательного порта при каждом прерывании "регистр передачи свободен" будет передавать один байт данных и запустит процесс более высокого уровня (Dev) только тогда, когда выходной буфер, наконец, опустеет.
Tsl для различных процессоров
Следующая таблица содержит типичные значения задержки диспетчеризации (Tsl) для разных процессоров:
| Задержка диспетчеризации (Tsl): | Процессор: |
| 4.7 микросекунды |
166 МГц Pentium |
| 6.7 микросекунды |
100 МГц Pentium |
| 11.1 микросекунды |
100 МГц 486DX4 |
| 74.2 микросекунды |
33 МГц 386EX |
Стек прерываний
Так как архитектура микрокомпьютеров позволяет назначать приоритеты аппаратным прерываниям, то прерывания с более высоким приоритетом могут вытеснять прерывания с меньшим приоритетом.
Этот механизм полностью поддерживается в QNX. Выше были рассмотрены простейшие - и наиболее типичные - ситуации, когда происходит только одно прерывание. Практически такой же расчет времени справедлив для прерывания с наивысшим приоритетом. При рассмотрении наихудшего случая для прерывания с низким приоритетом необходимо учитывать время обработки всех прерываний более высокого уровня, т.к. в QNX прерывание с более высоким приоритетом вытеснит прерывание с меньшим приоритетом.
Выполняется процесс A. Прерывание IRQx вызывает выполнение обработчика прерывания Intx, который вытесняется IRQy и его обработчиком Inty. Inty запускает прокси, вызывающее выполнение процесса B, а Intx запускает прокси, вызывающее выполнение процесса C.
