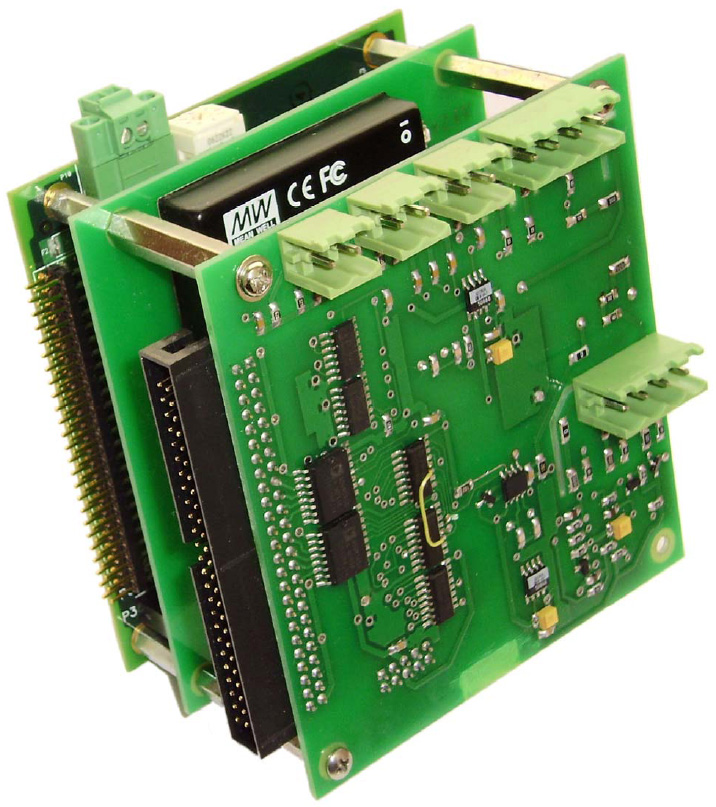

Краткое описание: встраиваемый интерфейсный блок в формате PC-104. Работает как непрерывный измеритель-анализатор параметров 3-х фазной электрической сети и параметров состояния электродвигателя. Опционально, встраиваемый интерфейсный блок может быть расширен модулем цифровых и аналоговых входов и выходов.
Назначение: измерение действующих значений напряжений и токов, активной, реактивной и полной электрической мощности, сопротивления изоляции, ЭДС на обмотках обесточенного электродвигателя.
Область применения: интерфейсный блок для встраивания в промышленные устройства, создаваемые для технологического контроля и анализа (мониторинга) качества электрической энергии, контроля параметров потребления электрической энергии и противоаварийной защиты электродвигателей.
Общая информация
| Название |
ВИБ-104 |
 |
| Формат |
PC/104-plus |
| Габариты |
90x96х32 мм (52 мм с учётом модуля DAIO) |
| Параметры напряжения питания |
24 вольта |
| Диапазон рабочих температур |
-40°C…+85°C |
Технические параметры
| Компоненты |
Функциональное описание |
|
| FreeForm/104 |
Интерфейс шины PC-104
Плата пользовательской логики стандарта PC/104 на базе матричной БИС FPGA Spartan 3E для использования во встраиваемых системах в комплекте со встраиваемым хост-процессором.
- 96 digital I/O (8255 compratible);
- 6 counter/timers 8254;
- напряжение питания 5В.
|
 |
| MMC/104 |
Многофункциональный измерительный преобразователь.
Предназначен для измерения параметров трехпроводных и четырехпроводных электрических сетей трехфазного тока.
Измеряемые параметры:
- среднеквадратичные значения напряжения и тока;
- реактивная, активная и допустимая мощность;
- коэффициент мощности;
- частота сети;
- детектирование переходов через ноль;
- контроль перехода через ноль за установленное время;
- детектирование кратковременных снижений или повышений напряжения;
- оцифрованный отчет сигнала (по выбору напряжение или ток);
Работа с различными типами датчиков, включая трансформаторы тока и дифференцирующие (di/dt) токовые датчики типа катушек индуктивности Роговского.
Погрешность измерения при измерении мощности составляет менее 0.1 % в динамическом диапазоне 1000:1.
Измеряемые параметры электромашины:
- непрерывный контроль сопротивления изоляции в сетях переменного тока находящихся под рабочим напряжением 220 или 380 В частотой 50 или60 Гц;
- частота турбинного вращения (ЭДС) двигателя;
- порядок чередования фаз;
- напряжение питания 5В.
Тип изоляции – гальваническая.
|
 |
| DAIO/104 |
Многофункциональная плата ввода-вывода
Входные дискретные сигналы:
- тип датчика «сухой контакт»,
- напряжение на разомкнутых контактах 24 В,
- вытекающий ток при замкнутых контактах не более 12 мА,
- гальваническая развязка;
- количество входов 8.
Выходные дискретные сигналы для коммутации слаботочных цепей постоянного и переменного тока:
- максимальное коммутируемое напряжение 400 В;
- максимальный коммутируемый ток 0,12 А;
- гальваническая развязка;
- количество выходов 8.
Входа для подключения датчиков со стандартным токовым выходом 4÷20 мА:
- входное сопротивление 120 ÷ 0,1 Ом;
- максимальное входное напряжение 2,5 В;
- гальваническая развязка;
- количество входов 8.
Выходные аналоговые сигналы:
- стандартные токовые выходы 4÷20 мА/0÷20 мА /0÷24 мА;
- стандартные токовые выходы 0÷5В/0÷10В/+-5В/+-10В;
- гальваническая развязка;
- количество входов 2;
- Напряжение питания 5/24/+15/-15 В.
Тип изоляции – гальваническая.
|
 |
| BP_USO/104 |
Источник питания
Диапазон входного напряжения от +18 В до +360 В.
Обеспечивает выдачу напряжений:
- DC 24V, 420mA;
- DC 5V, 500mA;
- DC +15/-15V, 500mA.
Тип изоляции – гальваническая.
|
 |
Примечание: ВИБ-104 поддерживается драйвером ОС QNX 6.4 |
|
